Lugar de origen:
China.
Nombre de la marca:
KELONG
Número de modelo:
Anillo de sellado del eje giratorio de caucho con sello en V VA
Éntrenos en contacto con
Eje tipo Va de caucho NBR/FKM, utiliza sellos de agua con anillo en V
El anillo de sello VA está unido al eje y gira con el eje.Además, el labio obturador cónico evita un desplazamiento angular.La función del anillo de sello tipo VA es evitar la intrusión de suciedad externa y la fuga de grasa interna.La parte de conexión intermedia puede garantizar que el labio de sellado produzca una ligera fuerza de presión sobre la superficie sellada para lograr un sellado duradero y eficaz.
| Material | Dureza | Velocidad | Temperatura ℃ |
| NBR (Nitrilo, Buna-N) | 60-70 Orilla A | <=8m/s | -40 a +120 |
| FKM (FPM) | 60-70 Orilla A | <=10 m/s | -30 a +220 |
Eje tipo Va de caucho NBR/FKM, utiliza sellos de agua con anillo en V
|
Ventajas:
1) Material elastómero de caucho puro sin piezas metálicas.
2) Trabajo de diseño reducido, sin requisitos de procesamiento de instalación
3) Eliminación del procesamiento de la superficie de contacto del eje y la precisión de la superficie, requisitos de dureza, la superficie del eje no tiene que endurecerse
4) Instalación y desinstalación fácil y confiable
5) La presión de contacto de la superficie es pequeña, por lo que la fuerza de fricción es pequeña, la pérdida por fricción y el calor por fricción son pequeños y la vida útil es larga.
6) Ambos sellados y a prueba de polvo. |

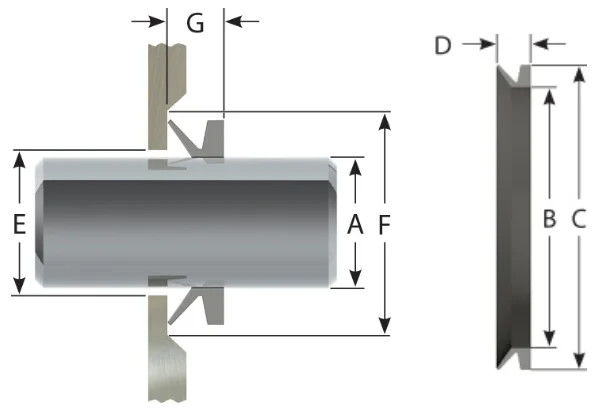

| Dimensiones del sello | Dimensiones de la carcasa | |||||||
| A | B | C | D | mi | F | GRAMO | ||
| Número de pieza | Diámetro del eje | IDENTIFICACIÓN | sobredosis | Altura | IDENTIFICACIÓN | sobredosis | Ancho | |
| VA 003 | 2,70-3,50 | 2.50 | 5.50 | 3.00 | +1.00 | A+4.00 | 2,50±0,30 | |
| VA 004 | 3,50-4,50 | 3.20 | 7.20 | 3.70 | +1.00 | A+6.00 | 3,00±0,40 | |
| VA 005 | 4,50-5,50 | 4.00 | 8.00 | 3.70 | A+ 1,00 | A+6.00 | 3,00± 0,40 | |
| VA 006 | 5,50-6,50 | 5.00 | 9.00 | 3.70 | +1.00 | A+6.00 | 3,00± 0,40 | |
| VA 007 | 6.50-8.00 | 6.00 | 10.00 | 3.70 | +1.00 | A+6.00 | 3,00±0,40 | |
| VA 008 | 8.00-9.50 | 7.00 | 11.00 | 3.70 | +1.00 | A+6.00 | 3,00±0,40 | |
| VA 010 | 9.50- 11.50 | 9.00 | 15.00 | 5.50 | A+2.00 | A+9.00 | 4,50±0,60 | |
| VA 012 | 11.50-12.50 | 10,50 | 16.50 | 5.50 | +2.00 | A+ 9.00 | 4,50± 0,60 | |
| VA 013 | 12.50-13.50 | 11.70 | 17.50 | 5.50 | A+2.00 | A+9.00 | 4,50±0,60 | |
| VA 014 | 13.50-15.50 | 12.50 | 18.50 | 5.50 | +2.00 | A+9.00 | 4,50± 0,60 | |
| VA 016 | 15.50-17.50 | 14.00 | 20.00 | 5.50 | +2.00 | A+9.00 | 4,50±0,60 | |
| VA 018 | 17.50-19.00 | 16.00 | 22.00 | 5.50 | +2.00 | A+9.00 | 4,50± 0,60 | |
| VA 020 | 19.00-21.00 | 18.00 | 26.00 | 7.50 | A+2.00 | A+ 12.00 | 6,00±0,80 | |
| VA 022 | 21.00-24.00 | 20.00 | 28.00 | 7.50 | +2.00 | A+ 12.00 | 6,00± 0,80 | |
| VA 025 | 24.00-27.00 | 22.00 | 30.00 | 7.50 | A+2.00 | A+ 12.00 | 6,00±0,80 | |
| VA 028 | 27.00- 29.00 | 25.00 | 33.00 | 7.50 | +3.00 | A+ 12.00 | 6,00±0,80 | |
| VA 030 | 29.00-31.00 | 27.00 | 35.00 | 7.50 | A+3.00 | A+12.00 | 6,00±0,80 | |
| VA 032 | 31.00-33.00 | 29.00 | 37.00 | 7.50 | +3.00 | A+ 12.00 | 6,00± 0,80 | |
| VA 035 | 33.00-36.00 | 31.00 | 39.00 | 7.50 | A+3.00 | A+ 12.00 | 6,00±0,80 | |
| VA 038 | 36.00-38.00 | 34.00 | 42.00 | 7.50 | A+3.00 | A+12.00 | 6,00±0,80 | |
| VA 040 | 38.00-43.00 | 36.00 | 46.00 | 9.00 | +3.00 | A+ 15.00 | 7,00±1,00 | |
| VA 045 | 43,00-48,00 | 40.00 | 50.00 | 9.00 | +3.00 | A+ 15.00 | 7,00±1,00 | |
| VA 050 | 48.00-53.00 | 45.00 | 55.00 | 9.00 | +3.00 | A+ 15.00 | 7,00±1,00 | |
| VA 055 | 53.00-58.00 | 49.00 | 59.00 | 9.00 | +3.00 | A+ 15.00 | 7,00±1,00 | |
| VA 060 | 58,00-63,00 | 54.00 | 64.00 | 9.00 | A+3.00 | A+ 15.00 | 7,00±1,00 | |
| VA 065 | 63.00-68.00 | 58.00 | 68.00 | 9.00 | A+3.00 | +15.00 | 7,00±1,00 | |
| VA 070 | 68,00-73,00 | 63.00 | 75.00 | 11.00 | +4.00 | A+ 18.00 | 9,00± 1,20 | |
| VA 075 | 73.00-78.00 | 67.00 | 79.00 | 11.00 | A+4.00 | A+18.00 | 9,00±1,20 | |
| VA 080 | 78,00-83,00 | 72.00 | 84.00 | 11.00 | A+4.00 | A+18.00 | 9,00± 1,20 | |
| Dimensiones del sello | Dimensiones de la carcasa | |||||||
| A | B | C | D | mi | F | GRAMO | ||
| Número de pieza | Diámetro del eje | IDENTIFICACIÓN | sobredosis | Altura | IDENTIFICACIÓN | sobredosis | Ancho | |
| VA 085 | 83.00-88.00 | 76.00 | 88.00 | 11.00 | A+4.00 | A+18.00 | 9,00±1,20 | |
| VA 090 | 88.00-93.00 | 81.00 | 93.00 | 11.00 | A+4.00 | A+18.00 | 9,00± 1,20 | |
| VA 095 | 93.00-98.00 | 85.00 | 97.00 | 11.00 | A+4.00 | A+ 18.00 | 9,00±1,20 | |
| VA 100 | 98,00-105,00 | 90.00 | 102.00 | 11.00 | A+4.00 | A+18.00 | 9,00± 1,20 | |
| VA 110 | 105,00-115,00 | 99.00 | 113.00 | 12.80 | A+4.00 | A+21.00 | 10,50±1,50 | |
| VA 120 | 115,00-125,00 | 108.00 | 122.00 | 12.80 | A+4.00 | A+21.00 | 10,50±1,50 | |
| VA 130 | 125,00-135,00 | 117.00 | 131.00 | 12.80 | A+4.00 | + 21.00 | 10,50±1,50 | |
| VA 140 | 135,00-145,00 | 126.00 | 140.00 | 12.80 | +4.00 | A+21.00 | 10,50±1,50 | |
| VA 150 | 145,00-155,00 | 135.00 | 149.00 | 12.80 | A+4.00 | + 21.00 | 10,50±1,50 | |
| VA 160 | 155,00-165,00 | 144.00 | 160.00 | 14.50 | +5.00 | A+24.00 | 12,00 ±1,80 | |
| VA 170 | 165,00-175,00 | 153.00 | 169.00 | 14.50 | +5.00 | A+ 24.00 | 12,00±1,80 | |
| VA 180 | 175,00-185,00 | 162.00 | 178.00 | 14.50 | +5.00 | A+ 24.00 | 12,00±1,80 | |
| VA 190 | 185,00-195,00 | 171.00 | 187.00 | 14.50 | +5.00 | A+ 24.00 | 12,00±1,80 | |
| VA 199 | 195,00-210,00 | 180.00 | 196.00 | 14.50 | +5.00 | A+ 24.00 | 12,00 ±1,80 | |
| VA 200 | 190,00-210,00 | 180.00 | 210.00 | 25.00 | A+ 10.00 | +45.00 | 20,00 ±4,00 | |
| VA 220 | 210.00-235.00 | 198.00 | 228.00 | 25.00 | A+ 10.00 | +45.00 | 20,00±4,00 | |
| VA 250 | 235.00-265.00 | 225.00 | 255.00 | 25.00 | A+ 10.00 | +45.00 | 20,00±4,00 | |
| VA 275 | 265.00-290.00 | 247.00 | 277.00 | 25.00 | A+10.00 | +45.00 | 20,00±4,00 | |
| VA 300 | 290.00-310.00 | 270.00 | 300.00 | 25.00 | +10.00 | +45.00 | 20.00出4.00 | |
| VA 325 | 310.00-335.00 | 292.00 | 322.00 | 25.00 | A+10.00 | +45.00 | 20,00± 4,00 | |
| VA 350 | 335.00-365.00 | 315.00 | 345.00 | 25.00 | A+ 10.00 | +45.00 | 20,00±4,00 | |
| VA 375 | 365.00-390.00 | 337.00 | 367.00 | 25.00 | A+ 10.00 | +45.00 | 20,00±4,00 | |
| VA 400 | 390.00-430.00 | 360.00 | 390.00 | 25.00 | A+ 10.00 | +45.00 | 20.00 4.00 | |
| VA 450 | 430.00-480.00 | 405.00 | 435.00 | 25.00 | +10.00 | +45.00 | 20.00出4.00 | |
| VA 500 | 480.00- 530.00 | 450.00 | 480.00 | 25.00 | +10.00 | +45.00 | 20,00±4,00 | |
| VA 550 | 530.00- 580.00 | 495.00 | 525.00 | 25.00 | A+ 10.00 | +45.00 | 20,00±4,00 | |
| VA 600 | 580.00-630.00 | 540.00 | 570.00 | 25.00 | +10.00 | +45.00 | 20,00±4,00 | |
| VA 650 | 630.00-665.00 | 600.00 | 630.00 | 25.00 | A+ 10.00 | +45.00 | 20,00± 4,00 | |
| VA 700 | 665.00-705.00 | 630.00 | 660.00 | 25.00 | A+ 10.00 | +45.00 | 20,00±4,00 | |
| VA 725 | 705.00-745.00 | 670.00 | 700.00 | 25.00 | A+ 10.00 | +45.00 | 20,00±4,00 | |
| VA 750 | 745.00-785.00 | 705.00 | 735.00 | 25.00 | A+ 10.00 | +45.00 | 20,00±4,00 | |
| VA 800 | 785.00-830.00 | 745.00 | 775.00 | 25.00 | A+ 10.00 | +45.00 | 20,00 ±4,00 | |
| VA 850 | 830.00-875.00 | 785.00 | 815.00 | 25.00 | A+ 10.00 | +45.00 | 20,00 ± 4,00 | |
| VA 900 | 875.00-920.00 | 825.00 | 855.00 | 25.00 | A+ 10.00 | +45.00 | 20,00±4,00 | |
| VA 950 | 920.00-965.00 | 865.00 | 895.00 | 25.00 | A+ 10.00 | +45.00 | 20,00±4,00 | |
| VA 1000 | 965.00-1015.00 | 910.00 | 940.00 | 25.00 | A+ 10.00 | +45.00 | 20,00 ± 4,00 | |
| Dimensiones del sello | Dimensiones de la carcasa | |||||||
| A | B | C | D | mi | F | GRAMO | ||
| Número de pieza | Diámetro del eje | IDENTIFICACIÓN | sobredosis | Altura | IDENTIFICACIÓN | sobredosis | Ancho | |
| VA 1100 | 1065.00- 1115.00 |
1000.00 | 1030.00 | 25.00 | +10.00 | +45.00 | 20,00±4,00 | |
| VA 1150 | 1115.00- 1165.00 |
1045.00 | 1075.00 | 25.00 | +10.00 | +45.00 | 20,00±4,00 | |
| VA 1200 | 1165.00- 1215.00 |
1090.00 | 1120.00 | 25.00 | +10.00 | +45.00 | 20,00±4,00 | |
| VA 1250 | 1215.00- 1270.00 |
1135.00 | 1165.00 | 25.00 | +10.00 | +45.00 | 20,00±4,00 | |
| VA 1300 | 1270.00- 1320.00 |
1180.00 | 1210.00 | 25.00 | +10.00 | +45.00 | 20,00±4,00 | |
| VA 1350 | 1320.00- 1370.00 |
1225.00 | 1255.00 | 25.00 | +10.00 | +45.00 | 20,00 ±4,00 | |
| VA 1400 | 1370.00- 1420.00 |
1270.00 | 1300.00 | 25.00 | +10.00 | +45.00 | 20,00±4,00 | |
| VA 1450 | 1420.00- 1470.00 |
1315.00 | 1345.00 | 25.00 | +10.00 | +45.00 | 20,00±4,00 | |
| VA 1500 | 1470.00- 1520.00 |
1360.00 | 1390.00 | 25.00 | A+ 10.00 | +45.00 | 20,00 ±4,00 | |
| VA 1550 | 1520.00- 1570.00 |
1405.00 | 1435.00 | 25.00 | +10.00 | +45.00 | 20,00±4,00 | |
| VA 1600 | 1570.00- 1620.00 |
1450.00 | 1480.00 | 25.00 | +10.00 | +45.00 | 20,00±4,00 | |
| VA 1650 | 1620.00- 1670.00 |
1495.00 | 1525.00 | 25.00 | +10.00 | +45.00 | 20,00 ±4,00 | |
| VA 1700 | 1670.00- 1720.00 |
1540.00 | 1570.00 | 25.00 | +10.00 | +45.00 | 20,00±4,00 | |
| VA 1750 | 1720.00- 1770.00 |
1585.00 | 1615.00 | 25.00 | +10.00 | +45.00 | 20,00±4,00 | |
| VA 1800 | 1770.00- 1820.00 |
1630.00 | 1650.00 | 25.00 | +10.00 | +45.00 | 20,00 ±4,00 | |
| VA 1850 | 1820.00- 1870.00 |
1675.00 | 1705.00 | 25.00 | +10.00 | +45.00 | 20,00±4,00 | |
| VA 1900 | 1870.00- 1920.00 |
1720.00 | 1750.00 | 25.00 | +10.00 | +45.00 | 20,00±4,00 | |
| VA 1950 | 1920.00- 1970.00 |
1765.00 | 1795.00 | 25.00 | A+ 10.00 | +45.00 | 20,00±4,00 | |
| VA 2000 | 1970.00- 2020.00 |
1810.00 | 1840.00 | 25.00 | +10.00 | +45.00 | 20,00±4,00 | |
